目前，變頻器在機械、化工、電力、冶金以及民用等各个领域的應用已經日益廣泛，變頻器的使用不僅僅局限于電气技術人員的應用范疇。作为一名服務生産現场的儀表自控人員，了解變頻器，掌握變頻器的基本原理以及常見故障的處理，在實際生産中尤为重要。同时，它又是提升自身自控系統能力的一種工具。

    一、變頻器的简單介紹

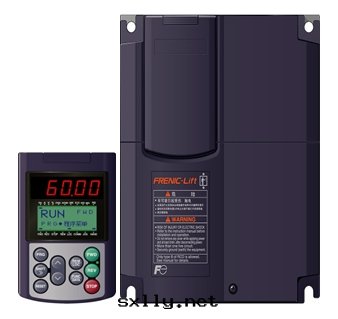

    變頻器是把工頻電源（50Hz或60Hz）變換成各種頻率的交流電源，以實現電機變速運行的設備。

    1. 變頻器的基本结構

    2. 其中各个電路的作用

    a. 控制電路

    控制電路完成对主電路的控制。它将信号传給整流器、中間電路和逆變器，同时接受来自这些部分的信号。變頻器都是由控制電路利用信号来開關逆變器的半導體器件，这是所有變頻器的共同點。

    b. 整流器

    整流器與單相或三相交流電源相連接，産生脈動的支流電壓。整流電路将交流電變換成直流電（交—直變換）。

    c. 中間電路

    直流中間電路对整流電路的輸出進行平滑濾波。将整流電壓變換成支流電流；使脈動的支流電壓變得穩定平滑，供逆變器使用；将整流後固定的支流電壓變換成可變的交流電壓。

    d. 逆變器

    逆變器産生電動機電壓的頻率，逆變電路将直流電再逆變成交流電（直—交變換）。

    二、變頻器在生産中的應用（以富士G7變頻器为例）

    1. 變頻器的控制原理（見图2）

    變頻調速裝置電路由空气開關QF2，交流接觸器KM1和變頻器U1組成，由安裝在電气控制櫃面闆上的轉換開關按鈕S1，啟動開關按鈕S2；或安裝在現场防爆操作柱上啟動按鈕和停止按鈕；以及DCS控制系統的啟動、停止按鈕来控制U1的運行。

    啟動U1时必須先閉合QF1和QF2，以及控制回路上的QF12（見图3）：

    （1）電動機上PTC1處于得電狀态，用于電動超温保护；

    （2）電气控制櫃面闆上的啟動開關按鈕S2置于啟動位置，空气開關QF2得電时，其聯動常開觸點閉合，使得交流接觸器KM1得電；則KM1常開觸點閉合，變頻器處于受電狀态；

    （3）此时按下DCS系統画面上的啟動按鈕或現场防爆操作柱上的啟動按鈕，則K1得電，同樣，K1的常開觸點閉合；这樣，變頻器處于運行狀态，同时K1的常開觸點閉合将DCS啟動按鈕或現场的啟動按鈕進行自保。

    2. 變頻器頻率調节回路（見图2、图4）

    （1）QF11閉合，通过交—直流電源轉換，提供24V電源分别供給“電壓U/電流I”和“電流I/電流I”轉換器。DCS系統画面上以0～100%的信号，控制系統通过模拟輸出卡FM151輸出4～20mA電流信号，以及“電流I/電流I”轉換器的轉換为變頻器提供适當的電流信号，作为變頻器的模拟輸入端（AM、AC）的輸入。

    （2）變頻器經过內部轉換，其模拟量輸出端（FM、AC）的輸出信号通过“電壓U/電流I”轉換器變換成相應的4～20mA電流信号；通过DCS控制系統模拟輸入卡FM148A在DCS系統画面上顯示變頻器的運行頻率百分數（%），可对應计算頻率值。目前DCS系統的組态软件功能已經十分強大，通过DCS程序組态，可直接在画面上顯示變頻器的運行頻率。

    3. 變頻器應用擴展

    通常为了生産，在變頻器回路上均加一旁路接觸器KM2；如果KM1或變頻器本身發生故障时保證電動機仍能正常運行。也可通过變頻器的外接頻率給定端提供10V電源（A1，A3）和4～20mA電流信号（A1，A2），通过電壓或電流信号的大小變化来控制變頻器的頻率變化。

    三、變頻器常見故障的分析與處理

    造成變頻器故障的原因不外乎外部干擾與內部本身故障。外因包括外部的電磁感應干擾，安裝环境惡劣，電源出現缺相、低電壓、停電的异常狀況，以及雷擊形成的感應雷電等。

    1. 过流故障（OC）

    过流故障可分为加速、減速、恒速过電流。其可能是由于變頻器的加減速时間太短、负载發生突變、负荷分配不均，輸出短路等原因引起的。这时，一般可通过延长加減速时間、減少负荷的突變、外加能耗制動元件、進行负荷分配設计、对線路進行檢查。如果斷開负载變頻器還是过流故障，说明變頻器逆變電路已环，需要更換變頻器。

    如果無这些現象，可能是誤報警，按复位鍵後重新運行，看是否還出現过流現象。

    2. 过载保护（OL）

    过载故障包括變頻器过载和電動機过载。其可能是加速时間太短，直流制動量过大、電网電壓太低、负载过重等原因引起的。一般可通过延长加速时間、延长制動时間、檢查電网電壓等来解決。负载过重，所選的電動機和變頻器不能拖動該负载，也可能是由于機械潤滑不好引起。如前者則必須更換大功率的電動機和變頻器；如後者則要对生産機械進行檢修。

    此外，還可通过檢查電動機温度是否正常，三相電壓是否平衡：不平衡則檢查變頻器的輸出，平衡則考慮變頻器的U/f曲線設置不當或電動機參數設置有問題。

    3. 过热保护（OH）

    的解決辦法是通風。

    4. 过壓故障（OU）

    變頻器的过電壓集中表現在直流母線的支流電壓上。變頻器出現过壓故障，一般是雷雨天气，由于雷電串入變頻器的電源中，使變頻器直流側的電壓檢測器動作而跳閘，在这種情況下，通常只須斷開變頻器電源1min左右，再合上電源，即可复位；另一種情況是變頻器驅動大慣性负载，就出現过壓現象，对于这種故障，一是将減速时間參數設置长些或增大制動電阻或增加制動單元；二是将變頻器的停止方式設置为自由停車。

    5. 其他故障

    參數設置類故障：一旦發生了參數設置類故障後，變頻器都不能正常運行，一般可根據说明書進行修改參數。如果以上不行，能够把所有參數恢复出廠值，对于每一个公司的變頻器其參數恢复方式也不相同。有一鍵恢复的，也有一步一步重新設置的。總的来说，越是先進的變頻器，其恢复參數的功能越是方便快捷。

    此外還有欠電壓（LU）、温度过高、硬件故障、通信故障等現象。

    四、结束語

    變頻器的應用范圍很廣，雖然在實際使用过程中變頻器故障率非常低，但是要想在生産中利用好、使用好變頻器、熟悉變頻器的结構原理、了解其常見故障。对技術人員特别是與之相關聯的儀表自控人員，更有利于自控系統的設计與應用。在滿足工藝的前提下，合理有效配置變頻系統，才能使設備發揮更大的效率。
